▶ 제품설명
PFMM<Permeameter for Feebly Magnetic Materials>은 비자성체 재질의 특성을 분석하는 시험기로서, 예를 들
어 오스테나이트 스텐레이스 강 처럼“비 자성체”재질의 투자율을 측정 합니다. 측정 후,자화 커브<magnetizati
on curve>, 비교 투자율<relative Permeability>, 자화율<susceptibility> 등의 측정한 수치 데이터 및 그래프를 분
석 하여 샘플의 투자율 등을 확인 할 수 있습니다.
▶ 제품특징
◈ 유럽피안 디자인과 PC 제어 방식
◈ 플럭스메타 드리프트 기능
◈ 높은 자계 인가 및 시편 온도 보호 기능
◈ 사용하기 쉬운 소프트웨어
◈ 양품, 불량 판정 기능
▶ 제품응용
◈ 비자성체 재질
◈ Stainless Steel, Mn 등
◈ 자동차 산업 분야, 철강 산업 분야
◈ 전기전자 산업 분야, 모바일 산업 분야
▶ 제품규격
◈ ASTM A342, ASTM A342M
▶ 소프트웨어 PFMM-V02
◈ 투자율, 자화율, 자속밀도, 자기장세기 곡선 표현
◈ 자동 파라미터 입력 설정기능
◈ 단위 (SI,CGS) 변환 기능
◈ 리미트 설정 기능 (불량, 양품 판정)
◈ 통계 평가 결과 설정
◈ 레포트 결과 출력 (프린트 인쇄 및 파일 저장)
◈ 데이터 베이스 기능 ( 결과 찾기 및 단일,다중 결과 변환 기능)
◈ 데이터 EXCEL, Word 및 그래프 변환
◈ 매뉴얼 Help 기능
▶ 제품사양
|
GENERAL |
TECHNICAL |
|
측 정 샘 플 |
무른 연자성체 재질, 비 자성체 (오스테나이트 스텐레인스 강) |
|
샘 플 모 양 |
사각형 바, 균형 잡인 모양 |
|
측 정 수 치 |
J vs H Curve (자속밀도vs 자기장세기 곡선), Permeability µr(투자율)
Susceptibilty χ (자화율) |
|
측 정 범 위 |
투자율 : 1.001÷4 자화율 : 0.001÷3 |
|
정 확 도 |
투자율,자화율 : 이내, ±2% 자속밀도 : ±1%, 자기장세기 : ±1% |
|
샘 플 크 기 |
길이100÷500mm, 면적 20÷1800mm2
(폭 20mm,길이 100~200mm 이내 가장 이상적임) |
|
측 정 시간 |
10~30 초 이내 |
|
주 파 수 |
DC |
|
작 동 온 도 |
15~40℃ |
|

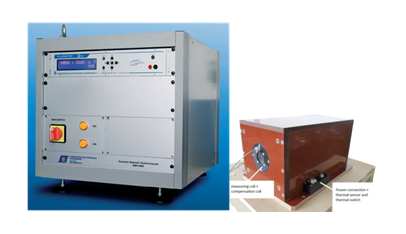

Main Part |
TECHNICAL |
|
메 인 본 체 |
파워서플라이 : 220V,50~50Hz,16A single phase
디지털 플럭스메타 : Range 2000µwb, 5digits, ±0.5%
장비 크기 : 535 x 655 x 550 mm
장비 무게 : 50kg |
|
솔레노이드 코일 |
Max field : 1000Oe (80kA/m), Diameter : 90mm
Useful diameter for sample : 48mm
Length : 500mm, 1% uniformity length : 180mm
외부 크기 : 330 x 630 x 300(H) mm
Compensated measuring coil Max Φ48mm
Positioning tool for sample |
|
컴 퓨 터 |
본체,키보드,마우스,프린터 (Window 7) |
|
기 타 |
사용설명서, 교정 성적서, 표준 샘플 (스텐레이스 강) |
.
|
